纳米二氧化硅因其颗粒尺寸小、分子状态呈三维网状结构、表面羟基含量高、羟基结构多样化 , 具有很高的反应活性 , 而且因其比表面积大、粒子微孔多而吸附能力强 , 且对紫外线、可见光以及近红外线具有较高的反射率。纳米二氧化硅正是由于其独特的颗粒结构和奇异的物理、化学特性 , 成为一种应用比较广泛的无机纳米粉体。

分散剂对二氧化硅浆料悬浮稳定性的影响

分散效果与分散剂的分子结构有密切关系。电解质分散剂 A 、聚电解质分散剂 PA 在分子链上带有很多可离解的基团 , 离解后带有大量电荷 , 周围会吸附大量带有相反电荷的小离子 , 颗粒有效半径变大 , 增加了颗粒间的斥力 , 同时离解出来的小离子使分散介质的离子强度发生改变 , 从而改变了双电层的厚度 , 增强了双电层的稳定性。电解质聚合物类分散剂由于同时具有空间稳定和静电稳定机制使体系具有良好的分散性。

（点击图片查询更多）

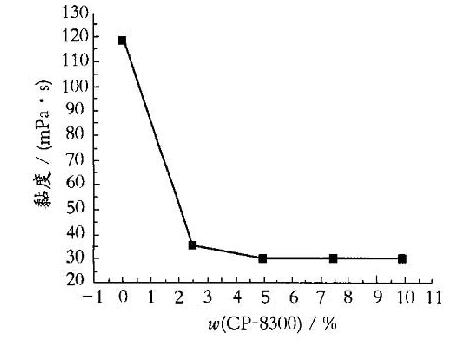

分散剂对二氧化硅浆料流变特性的影响

悬浮液的流变性决定于浆液的固含量和粒子间的相互作用。纳米级二氧化硅粉体在水介质中具有较高的比表面能 , 因而容易产生团聚或絮凝 , 影响浆料的稳定性和均匀性。分散剂的加入不仅能改善 SiO 2 粉体的表面特性 , 而且对 SiO 2 悬浮体的流变行为也有较大影响 , 通过加入分散剂的方法可以获得低黏度、高稳定性、均匀性好的浆料。

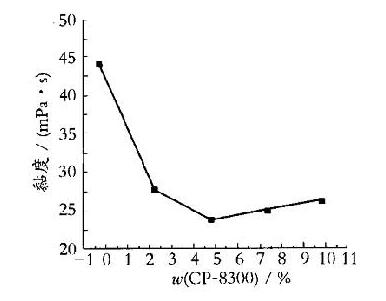

砂磨后二氧化硅浆料的黏度与分散剂加量的关系

经砂磨后 , 氧化硅浆料的黏度降低 , 氧化硅浆料的黏度随分散剂加入量的变化体现出与高速分散后相似的规律。

通过加入分散剂 , 浆料黏度明显降低 , 粒子间团聚现象明显改善。可制得高固含量低黏度稳定性好的纳米氧化硅浆料。

内容原创作者：澳达   原创内容链接：http://www.ad166.net/293.html，转载请注明出处
