颜料的分散性能对着色有着非常重要的意义。对于着色颜料而言，最重要的性能就是着色力和遮盖力。一般而言，颜料的分散性越好，其着色力和遮盖力越高，原因在于颜料对制品的着色和遮盖都是通过其表面与光线的复杂作用而达成，分散性好，比表面积大，对光线的作用就强，着色制品的外观就会显得均匀、细腻，色斑少，色差小。

氧化铁颜料广泛的使用于建筑、涂料、油墨、医用等很多行业，在测试粒径过程中，由于颗粒之间存在静电引力和分子引力，相互间容易产品吸附及团聚现象，从而导致测试过程中较难分散均匀，使得测试的结果不精确或不稳定，因此需要加入合适的氧化铁分散剂才能达到最好的效果。

一、氧化铁颜料分散实验

（1）助剂与原料

氧化铁红黄颜料、无水乙醇、六偏磷酸钠、十二烷基苯磺酸钠、十二烷基硫酸钠、澳达分散剂AD8305、激光粒度仪（马尔文3000），优先测试颜料分散剂与氧化铁黄颜料之间的相容性及化学稳定性。

（2）实验过程

在配相同浓度的氧化铁浆料，分别加入无水乙醇、六偏磷酸钠、十二烷基苯磺酸钠、十二烷基硫酸钠、澳达颜料分散剂AD8305等四类分散剂，均匀搅拌10分钟后，放到砂磨机研磨，研磨时间均为30分钟，PH值在6-7之间，通过在研磨过程中，分别通过激光粒度仪检测氧化铁黄的分散性比较，如下图。

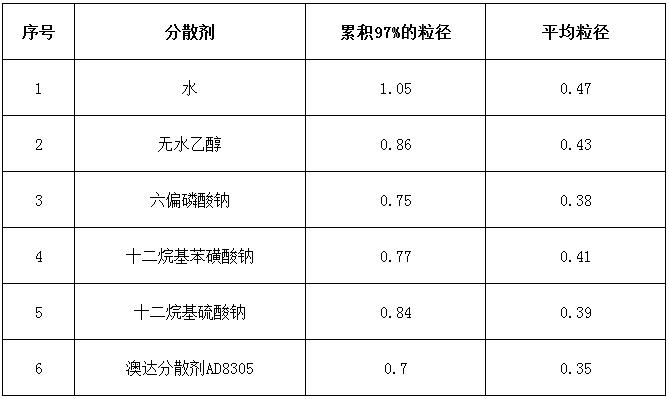

从上图可以看出，澳达颜料分散剂AD8305的分散效果是各种分散剂中最佳的，其很好的改善了颗粒产生的团聚及分子间引力作用，使颜料在测试过程中达到最好的测试状态。

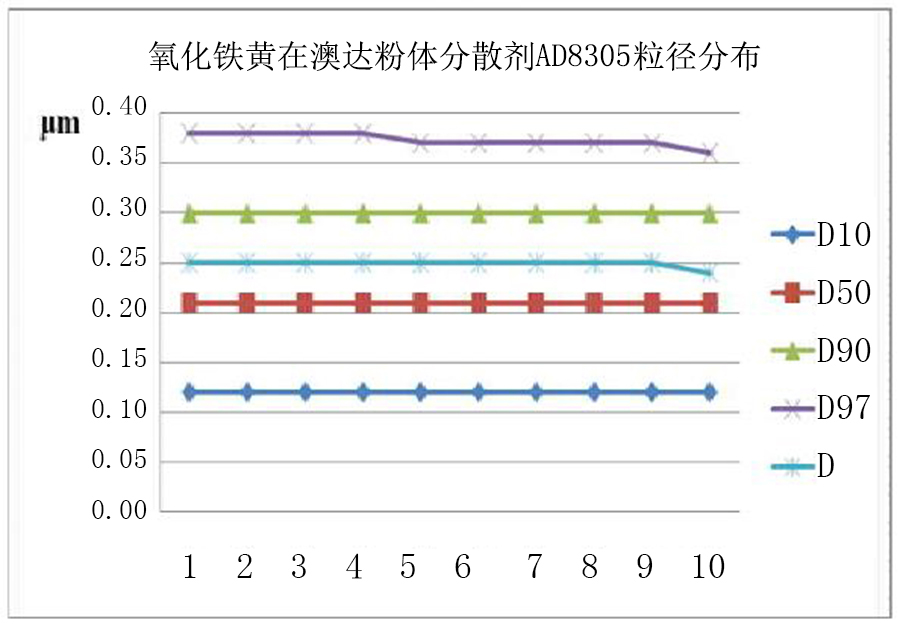

如上图，在澳达分散剂AD8305的累积粒径波动不明显，这是分散剂将团聚体打开，达到均匀分散的效果。

（点击图片查看更多）

综上所述，颜料由于分子间存在团聚现象，从而使得在水中的分散性受到了一定的阻碍通过通过一定比例的颜料分散剂可以增加颜料的亲水力，打开团聚的分子团，使测试的粒径结果更加稳定，更精确。通过对无水乙醇、六偏磷酸钠、十二烷基苯磺酸钠、十二烷基硫酸钠、澳达分散剂AD8305，澳达颜料分散剂AD8305在研磨过程中对氧化铁黄颜料分散性以及稳定性能是最佳的。

内容原创作者：澳达   原创内容链接：http://www.ad166.net/607.html，转载请注明出处
