白炭黑是白色粉末状X-射线无定形硅酸和硅酸盐产品的总称，主要是指沉淀二氧化硅、气相二氧化硅和超细二氧化硅凝胶，也包括粉末状合成硅酸铝和硅酸钙等。

一、研磨实验的目的

本研磨实验的目的是测试：澳达粉体表面改性剂AD630在砂磨机研磨凝胶法白炭黑时的助磨、分散、降粘效果。先通过激光粒度仪测试未研磨白炭黑粉体粒径大小，再粗磨，最后细磨，保证粒径达到最小的原位粒径。

二、凝胶法白炭黑未研磨

（未研磨凝胶法白炭黑）

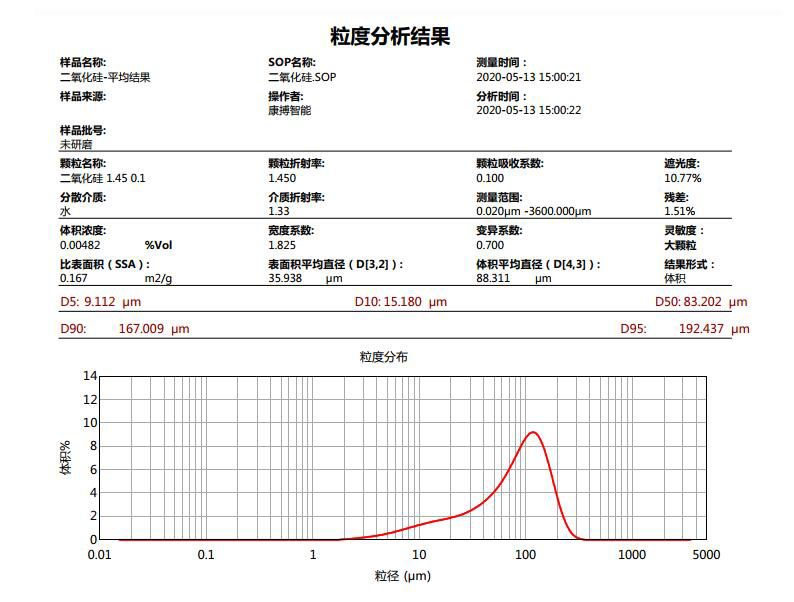

未通过砂磨机研磨的凝胶法白炭黑，通过激光粒度仪测试，粒径为：D50=83.202um，D90=167.009um；比表面积为0.167㎡/g。

三、凝胶法白炭黑粗磨

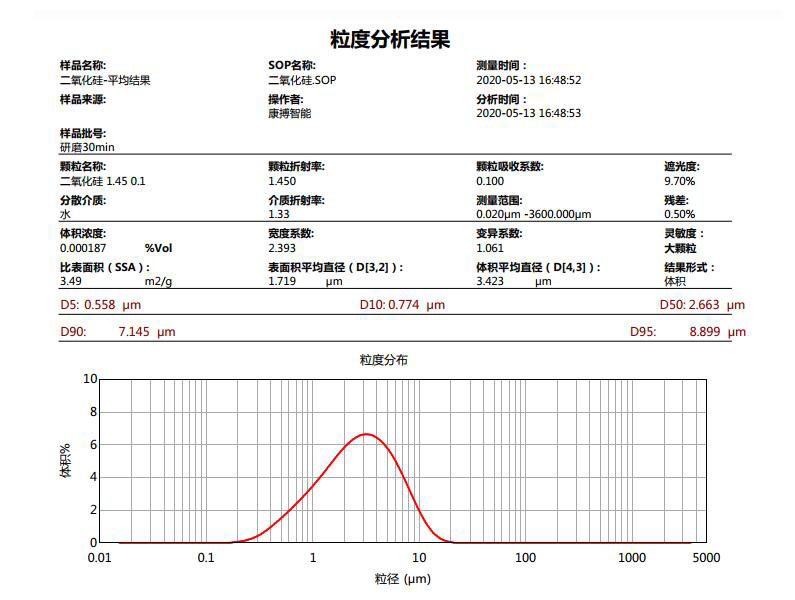

（粗磨30分钟）

粗磨：采用L的康博实验砂磨机，3mm的锆珠，再加入澳达粉体表面改性剂AD630。

粗磨30分钟后，粒径D50=2.663um，D90=7.145um；比表面积为3.49㎡/g。

四、凝胶法白炭黑细磨

细磨：采用L的康博实验砂磨机，1mm的锆珠，再加入澳达粉体表面改性剂AD630。

细磨20分钟后，粒径D50=1.791um，D90=4.980um；比表面积为5366㎡/g。

五、研磨实验的结果

（点击图片查看更多）

凝胶法白炭黑从最开始的粒径很粗，通过30分钟粗磨和20分钟细磨以后，粒径从最初的D50=83.202um，D90=167.009um；比表面积为0.167㎡/g，到粒径D50=1.791um，D90=4.980um；比表面积为5366㎡/g。细度变化很大，而且澳达AD630粉体表面改性剂的助磨效果和分散效果非常明显。

内容原创作者：澳达   原创内容链接：http://www.ad166.net/656.html，转载请注明出处
